| 加工定制：是 | 品牌：HOPETECH/和普科技 | 型号：HK3561-V2.0 |
| 类型：数字式 | 电流测量范围：-A | 电流测量精度：-A |
| 电压测量范围：0.1mV-60VV | 电压测量精度：±0.01%rdg.±2dgtV | 内阻测量范围：10mΩ-3.200kΩmΩ |
| 内阻测量精度：±0.5%rdg.±2dgtmΩ | 温度测量范围：-℃ | 温度测量精度：-℃ |
| 容量测量范围：-AH | 容量测量精度：-AH | 电源电压：198V-242VV |
| 功率：15W | 重量：3Kg | 外形尺寸：385mm*249mm*102mm（L*W*H） |
| 规格：- |

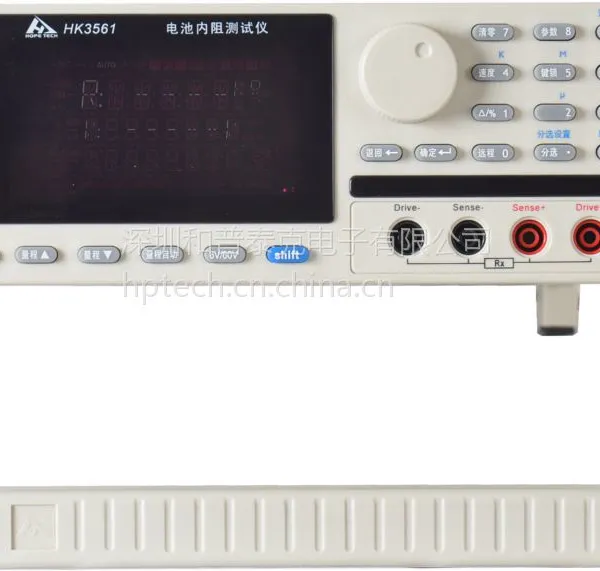

HK3561A-V2.0电池内阻测试仪：是一种高精度、高稳定性的交流电阻测试仪。在原版本3561的基础上增加高稳定性测试回路，和防干扰屏蔽环路，使得测试结果更稳定更准确，增强了本机通讯性能，使其更便于与外界PC/PLC等设备对接，与自动化测试设备***融合，达到产线全自动化生产，提高产量效率节约成本。
电阻测量采用矢量测试原理,可同时测量被测元件的(R/V)参数，电压采样采用差分测量原理，因而能准确的测量开路电压，使得它非常适用与锂电池、碱性电池等各类蓄电池的劣化情况判定及寿命评估和UPS在线检测。
仪器拥有专业分选功能，具有30组存储数据，多样分选讯响设置，可选配Handler接口，应用于自动分选系统成全自动流水线测试。内置RS232C接口或选配GPIB接口和RS485接口，用于远程控制和数据采集与分析。
HK3561A-V2.0电池内阻测试仪-应 用 ：
手机锂电池，动力电池等各种锂电的测试；碱性电池、铅蓄电池的劣化情况测定及寿命评估；UPS在线检测；超级电容等效电阻（ESR）测量；各种接触电阻的测试；电源线、USB通讯线等导线线材电阻测试；
型号Model | HK3561A-V2.0 | 10μΩ ～ 3.2kΩ | 100μV～60V | |||||
显示Display | 荧屏尺寸98mm×95mm，四色高清彩屏 | |||||||
信号源Source | 1kHz±0.2Hz AC 测试电流：<100mA 1kHz±0.2Hz AC, test current amplitude<100mA | |||||||
测试参Parameters | 交流电阻(ESR)，直流电压(DCV) | |||||||
交流电阻（ESR) | ||||||||
量程Range | 10mΩ | 100mΩ | 1Ω | 10Ω | 100Ω | 1000Ω | ||
显示值 Max Reading | 32.00mΩ | 320.0mΩ | 3.200Ω | 32.00Ω | 320.0Ω | 3.200kΩ | ||
分辨率Accuracy | 10mΩ | 100mΩ | 1mΩ | 10mΩ | 100mΩ | 1Ω | ||
测量电流 Measuring current | 100mA | 10mA | 1mA | 100mA | 10uA | 10uA | ||
开路端口电压 Open circuit voltage | <25V | |||||||
精度 Accuracy | ±0.5%rdg.±2dgt | |||||||
100mΩ～3kΩ量程： 中速 (MEDIUM)时加上±2dgt;快速(FAST)时加上±4dgt, 10mΩ量程： 慢速(SLOW)时加上±1dgt;中速 (MEDIUM)时加上±4dgt;快速(FAST)时加上±6dgt, | ||||||||
电阻档位 Resistance gear | 六量程 自动和手动 Six Ranges Automatic and manual | |||||||
直流电压(DCV) | ||||||||
量程 Range | 6V | 60V | ||||||
显示值 Max Reading | ±6.0000V | ±60.000V | ||||||
分辨率 Accuracy | 0.1mV | 1mV | ||||||
精度 Accuracy | ±0.01%rdg.±2dgt | |||||||
100uV～60V量程： 中速 (MEDIUM)时加上±2dgt;快速(FAST)时加上±4dgt, | ||||||||
测试速度 Sampling Rate | 慢速：3次/秒、中速：10次/秒、快速：27次/秒 SLOW:3 times/s, MEDIUM:10 times/s, FAST:27 times/s | |||||||
校正 Correction | 全量程内短路清零 all ranges short circuit zeroed | |||||||
比较器 Comparator | 30组记录 30 records can be programmed | |||||||
讯响 | GD、NG、OFF报警 | |||||||
异检 | 测试线异常检测 | |||||||
触发模式 Trigger Mode | 内部触发、手动触发 internal trigger, manual trigger | |||||||
接口Interface | RS-232C，（选配RS485、Handler接口I/O） | |||||||
通讯协议 | 支持SCPI（选配Modebus(RTU)） | |||||||
其它功能 Other Functions | 键盘锁和数据保持功能 | |||||||
电源Power Supply | Voltage:198V-242V AC Frequency:47.5Hz-52.5Hz | |||||||
功率Pmax | 15VA | |||||||
尺寸Dimensions | 385mm*249mm*102mm（L*W*H） | |||||||
重量 Weight | 3kg | |||||||
HK3561-V2.0电池内阻测试仪—订货信息： | ||||||||
| 型号HK3561-V2.0标准配置HK3561-V2.0主机壹台电源线壹条（GB）HK9800通讯电缆(RS232)产品手册壹本、装箱单保修卡、检测报告选配件HK9350开尔文测试夹HK9360 测试探针HK9363-01 转接线HK9363-11开尔文测试夹HK9363-12四端测试探针 HK3561-V2.0电池内阻测试仪 | ||||||||
