功     能

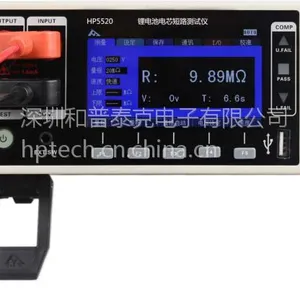

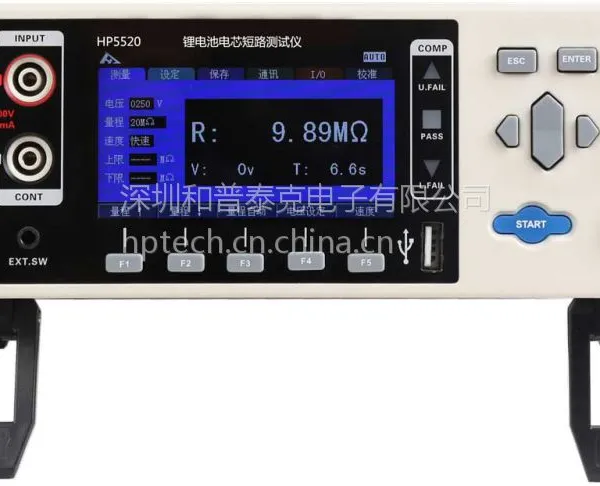

锂电池电芯短路测试仪

显     示

3.5寸高分辨率TFT屏显示

测试电压

电压调节范围25~1000 V，步进1V（分辨率）

量程

显示

精度***范围

基本精度

25 V ≦ V < 100 V

2 MΩ

4.000 MΩ

0.000 MΩ~2.000 MΩ

±2% rdg. ±5 dgt.

20 MΩ

40.00 MΩ

1.90 MΩ~20.00 MΩ

±2% rdg. ±5 dgt.

200 MΩ

400.0 MΩ

19.0 MΩ~200.0 MΩ

±5% rdg. ±5 dgt.

100 V ≦ V < 500 V

2 MΩ

4.000 MΩ

0.000 MΩ~2.000 MΩ

±2% rdg. ±5 dgt.

20 MΩ

40.00 MΩ

1.90 MΩ~20.00 MΩ

±2% rdg. ±5 dgt.

200 MΩ

400.0 MΩ

19.0 MΩ~200.0 MΩ

±5% rdg. ±5 dgt.

2000 MΩ

4000 MΩ

190 MΩ~2000 MΩ

±5% rdg. ±5 dgt.

500 V ≦ V ≦ 1000 V

2 MΩ

4.000 MΩ

0.000 MΩ~2.000 MΩ

±2% rdg. ±5 dgt.

20 MΩ

40.00 MΩ

1.90 MΩ~20.00 MΩ

±2% rdg. ±5 dgt.

200 MΩ

400.0 MΩ

19.0 MΩ~200.0 MΩ

±2% rdg. ±5 dgt.

4000 MΩ

9990 MΩ

4010 MΩ~9990 MΩ

±25% rdg.

量程切换

手动/自动

输出电流

1.8mA

测试速度

快速/慢速；最小测试周期仅需50ms

测试模式

测量值≧上限值；上限值＞测量值＞下限值；测量值≦下限值

判定处理

蜂鸣音、指示灯：合格(IN)、不合格（上超HI，下超LO），EXT. I/O 输出

计时器

0.100 s ～ 999.999 s

连接异常显示

高压端开路“ContHi”、低压端开路“ContLo”、输出端都开路“ContHL”

短路异常显示

“SHORT”

量程超限显示

量程下超“UNDER.F”，量程上超”OVER.F”

放电电流

快速释放被测试产品残留电压

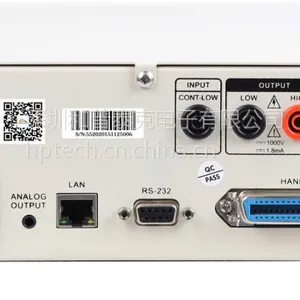

配备接口

可选配：（RS232C、LAN以太网接口通讯；Handler(I/O端口)；EX.SW外部开关接口，用于触发测试或终止测试；模拟输出接口。）通过电脑或PLC进行本仪器的控制或测量值、判定结果的获取。还安装有在每次测试结束后将测量值或判定结果自动发送的功能。

操作温度/湿度

0℃到40℃；80%RH以下(无凝结)

存储温度/湿度

-10℃到60℃；80%RH以下(无凝结)

操作环境

室内,海拔2000 m

供电电源

电压：100V ~ 240V AC 频率：50Hz/60Hz

功    耗

25VA

尺    寸

325mm x 215mm x 96 mm

重    量

2Kg
